真空转印｜产品结构设计避坑要点

核心底层逻辑：真空转印依靠柔性膜负压贴附 + 加热成型，结构不能阻碍薄膜包覆、不能形成气兜、不能存在膜拉扯死角；一旦结构设计踩坑，会出现气泡、拉伸变形、缺墨、包边不到位、膜破、影响良率。

一、倒扣

1. 禁止深倒扣、强内扣
真空膜是柔性薄膜，负压只能轻微拉伸。倒扣深度建议≤1.5mm，倒扣角度 \\≥120°\\。

超过 2mm 深倒扣基本无法完整转印，会拉破膜、凹槽缺色。

二、圆角、尖角、棱边设计

1. 所有外观尖角必须倒圆角 R
严禁锐边 R0 尖角。

• 推荐：外观棱边 R≥0.8mm，优先 R1.0~1.5mm

• 尖角会直接割破菲林膜；同时尖角位置油墨变薄、露底，耐磨差。

2. 产品尽量不要出现直角锐角位，多钝角或做有弧度的。

3. 转角不要急弯
90 度急转角尽量做大 R；小 R 转角膜应力集中，图案被拉长变形。

三、凹槽、筋位、孔洞

1. 凹槽设计
凹槽深度：正常1-2mm，槽底必须圆角；具体看产品设计
深窄槽极易兜气，槽底印不上、发白。

广州日基机器人自动化设备厂真空热转印可以做产品如餐盘碟凹深度可达4-5cm落差

2. 凸起筋条
筋条顶部 R≥0.5mm；薄细筋（宽度＜1.2mm）容易缺墨。

3. 通孔 / 沉孔

• 外观面沉孔：沉孔倒角做大 R，沉孔不宜太深；

• 通孔：孔口圆角；真空负压会把膜吸进孔内，孔周边拉伸、图案畸变；

四、曲面与高低落差

1. 大落差台阶
高低落差大的台阶，台阶侧壁容易困气。台阶转角加大圆角，台阶侧壁做小拔模。

2. 球面 / 连续弧面友好；凹凸起伏密集的复杂曲面慎做
平缓连续曲面最适合真空转印；多峰多谷密集曲面，薄膜在波谷位置容易气体排不干净。

五、分型线、夹线、外观接缝

1. 模具分型线尽量不要放在主视觉曲面
分型凸起毛刺会割膜；分型线尽量放在侧面、底部非外观区。

2. 分型面毛刺必须控制在 0.05mm 以内，打样前必须抛光处理。

六、壁厚、形变问题（加热带来的坑）

真空转印有加热工序（一般 100~160℃，看膜料）

1. 薄壁件（壁厚＜1.5mm）高温下容易受热变形、拱曲，转印后产品翘曲，图案跟着扭曲。

薄壁件建议增加加强筋，或者选用耐高温基材（ABS/PC/PCABS 优先）

2. 不同材料收缩差异：多材质双色件，两种材料热膨胀不一致，加热后变形，尽量避免。

七、图案对位与结构预留（设计阶段就要考虑）

1. 定位基准预留

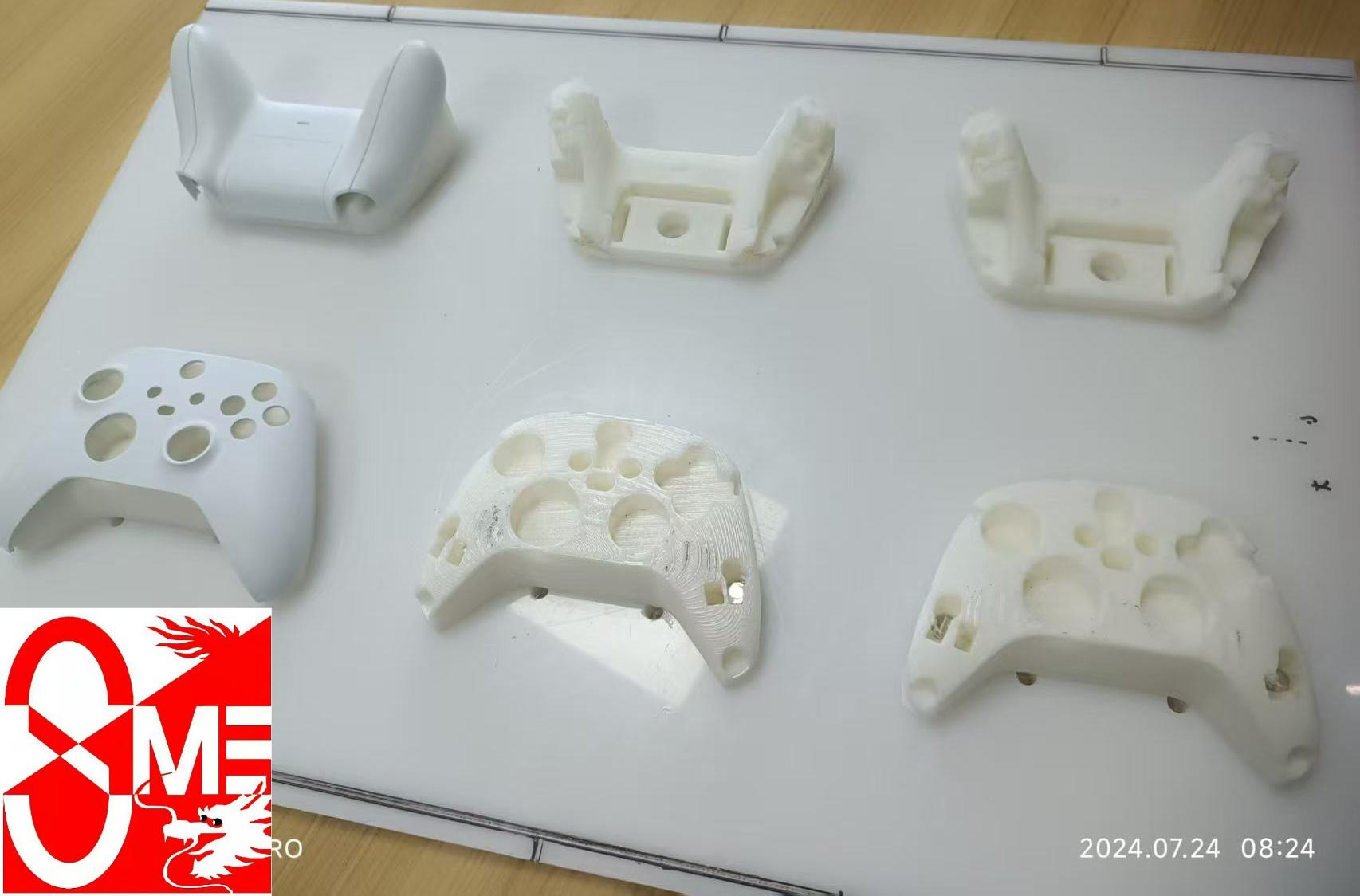

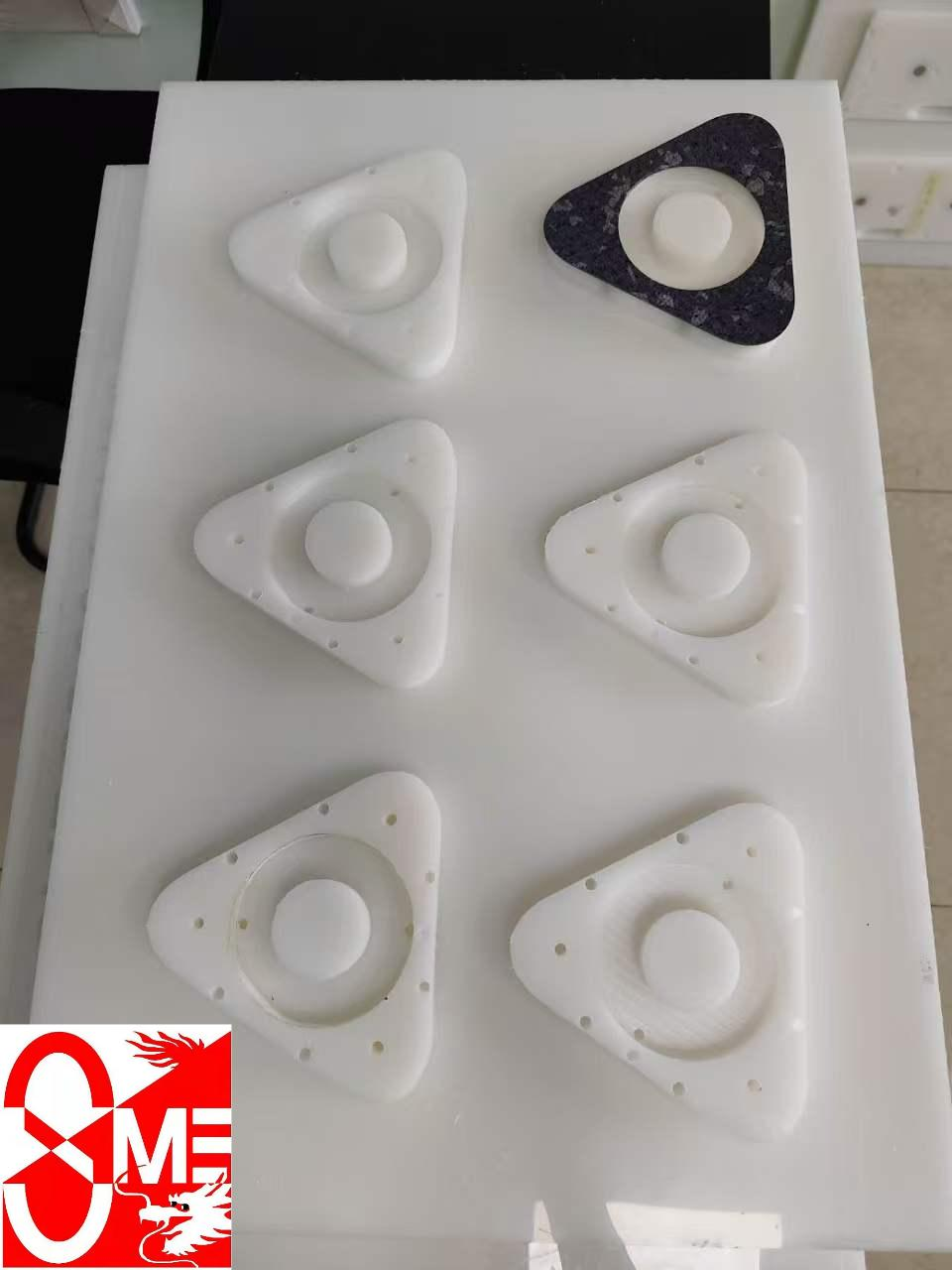

产品上预留定位柱 / 定位凹槽，用于工装固定，保证每一批图案对位一致；
没有基准，批量生产 LOGO 偏移、套色不准。

2. 图案安全边距
图案距离产品边缘 / 包边位置预留≥1.5mm 安全留白。
边缘薄膜拉伸，边缘区域图案会轻微拉长，重要 LOGO / 文字不要放在靠近产品边缘。

八、表面基材与表面纹理设计

1. 真空转印要求基材表面光滑可做微凹凸纹路
产品外观面不建议做粗皮纹（VDI 粗纹）；粗皮会藏气，气泡、附着力不良。
✅适合：细皮纹、抛光面；

2. 表面必须平整，不能有缩水凹痕、熔接痕；
熔接痕位置油墨容易出现线条缺陷，放大明显。
